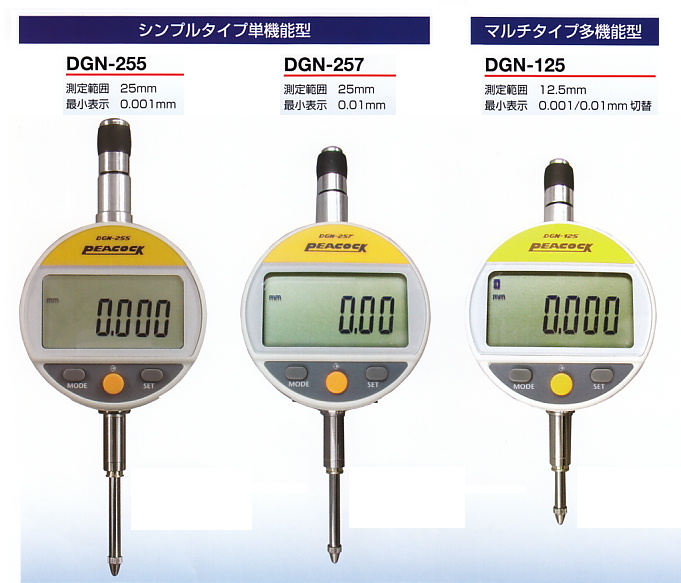

 仕 様 | | タイプ | シンプルタイプ (単機能型) | マルチタイプ (多機能型) | | 型 式 | DGN-255 | DGN-257 | DGN-125 | DGN-125B | | 測定範囲 | 25mm | 25mm | 12.5mm | | 最小表示値 | 0.001mm | 0.01mm | 0.001/0.01mm 切替表示 | 指示誤差
(量子化誤差含まず) | 0.003mm | 0.01mm | 0.003mm | | 表 示 (mm表示) | -符号 999.999 (6桁) | -符号 9999.99 (6桁) | -符号 999.999 (6桁) | | 測定力 (正姿勢) | 1.2N 以下 | 1.0N 以下 | | 保持方法 | φ8mmステム保持 (耳金保持はアクセサリーを参照 GB-1DX ) | | 測定子 | X-14型 (SR2.0mm 鋼球付 M2.5×0.45 L=7mm) | | 使用温度 | 使用温度 +5℃～40℃ | | 共通仕様 |  電 池 | CR-2032 (ボタン電池) 1個付属 (約7,000時間使用) | | データ出力 | RS232C 準拠出力 (ケーブルはアクセサリーを参照 KB-232C, KB-USB) | | プリセット | 任意の数値にセットする機能 (PrE) | | 極性切替 | スピンドル押し込み方向で－数値表示機能 (dir) | | 単位切替 | メトリック ・ インチ 換算表示を選択する機能 (mm/inch) | | 電池消耗 | 「B」 点灯で電池交換時期の機能 (B) | | 表示回転 | デジタル表示を読みやすい方向に手で廻せる機構 (Max270度) | | 省電力 | 自動で電源 ON/OFF 機能 (スピンドルを動かすと自動で電源 ON )
*約20分使用しないと OFF (長期間使用しないとシャットダウン) |
| DGN-125
DGN-125B
のみの仕様 | | 最小値 | 最小値を保持 (Min) | | 最大値 | 最大値を保持 (Max) | | 読取値 | 0.001mm/0.01mm の選択 | | Min+Max | 最小値＋最大値を保持 (Delta) | | 倍率表示 | 設定した倍率で演算表示 (Mult) | | 合否判定 | -NG OK +NG の合否判定 LED 表示 (Tol) |

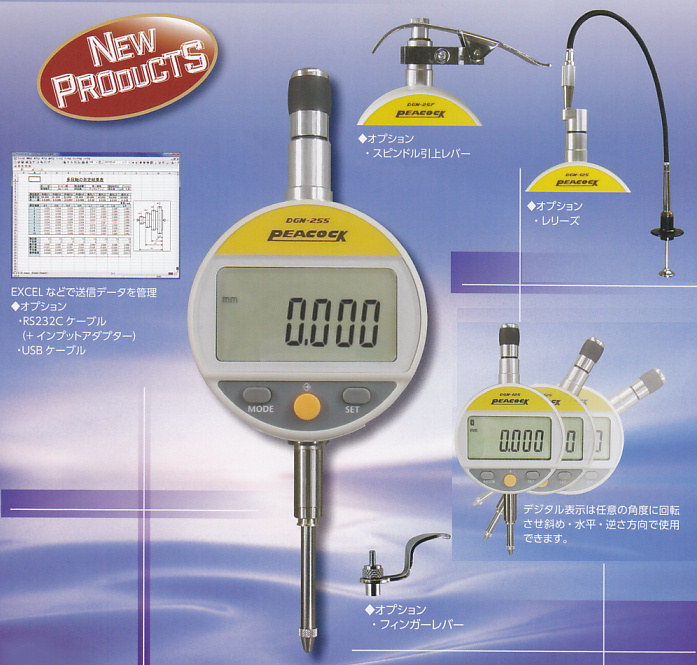

| | オプション | | レバー | リフティングレバー (LL-205) , フィンガーレバー (LL-D20) , レリーズ (RE-205) | | 耳金裏蓋 | 穴径φ6.5mm 水平、垂直方向に取付可 (GB-1DX) | | 替え測定子 | ダイヤルゲージ用の替え測定子が利用できます。 | | 信号ケーブル | RS232C ケーブル (KB-232C) , USB ケーブル (KB-USB) | | インプットアダプタ | EXCEL 等にデータを入力 (IF-21B) |
| DGN-125B
のみの仕様 | | 無線送信 | データ無線送信
(Bluetooth4.0 タイプ、動作距離 5m 以内) |
| (動作環境 Windows 10 でアップデート済み) |
| | |
| | | |

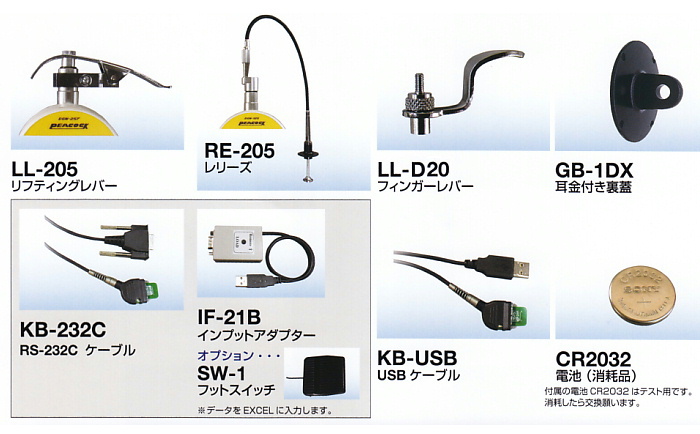

| 精度をさらに引き出す充実したオプションアクセサリー |

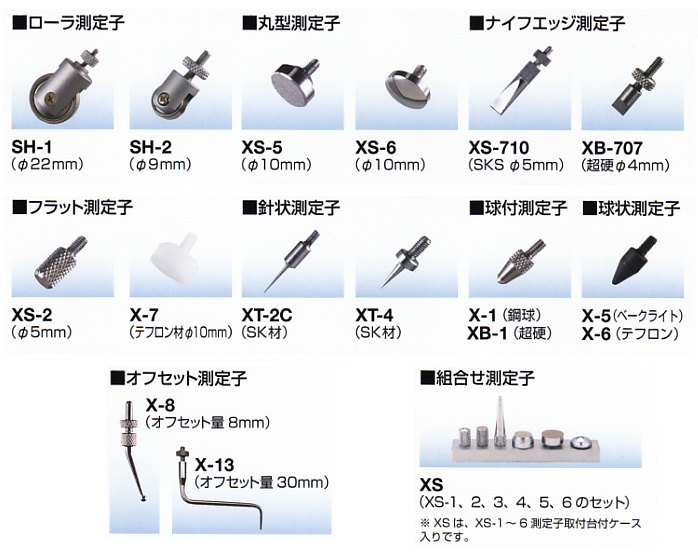

| | 替え測定子 |
| | DGN-255 DGN-257 外観寸法図 |  | | (破線GB-1DXの耳金付き裏蓋はオプションです。 カッコ内寸法はDGN-125) |
デジタルゲージ 応用製品
| |

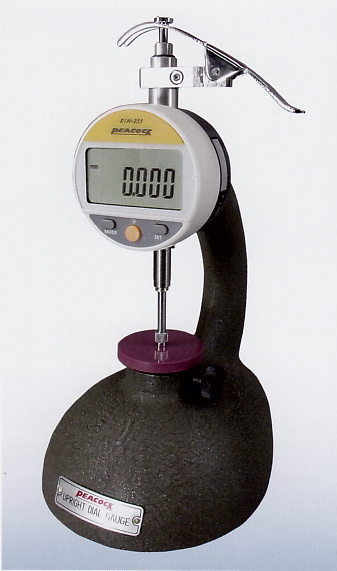

| ■ デジタルアップライトゲージ 机上で測定する固定型のデジタル式厚み計 |  | | デジタルアップライトゲージ 仕様 | | 型 式 | R1N-255 | R1N-257 | | デジタルゲージ | DGN-255 | DGN-257 | | 最小表示値 | 0.001mm | 0.01mm | 指示誤差
(量子化誤差含まず) | ±0.004mm | ±0.02mm | | 測定範囲 | 0 ～ 20mm | | 測定力 (正姿勢) | 1.2N 以下 | | 測定深さ | 55mm | | 測定子 / アンビル | φ5mm (SUS材) / φ40mm (セラミック材) | | | | |
|

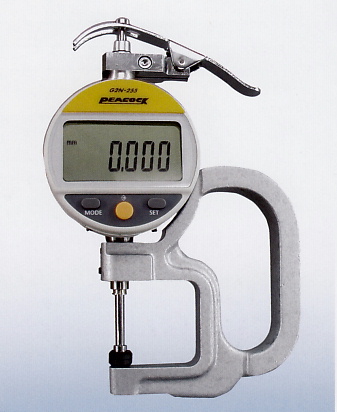

| ■ デジタルシックネスゲージ ハンディタイプのデジタル式厚み計 |  | | デジタルシックネスゲージ 仕様 | | 型 式 | G2N-255 | G2N-255M | G2N-257 | G2N-257M | | デジタルゲージ | DGN-255 | DGN-255 | DGN-257 | DGN-257 | | 測定子 / アンビル | φ10mm | φ6mm | φ10mm | φ6mm | | 測定子の平行度 | 5μm 以下 | 10μm 以下 | | 最小表示値 | 0.001mm | 0.01mm | 指示誤差
(量子化誤差含まず) | ±0.008mm | ±0.02mm | | 測定範囲 | 0 ～ 20mm | | 測定力 (正姿勢) | 1.2N 以下 | | 測定深さ | 33mm |
|
|
|
|
|

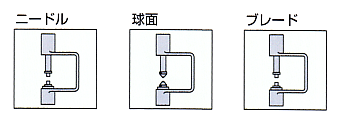

・ 測定子、アンビルの形状変更もできます。
 |
|

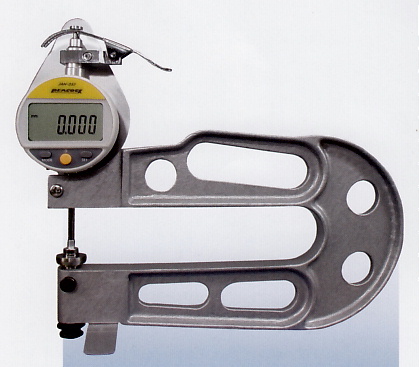

| ■ デジタルシックネスゲージ ハンディタイプで深いところに届くデシタル式厚み計 |  | | デジタルシックネスゲージ 仕様 | | 型 式 | JAN-255 | JAN-257 | | デジタルゲージ | DGN-255 | DGN-257 | | 最小表示値 | 0.001mm | 0.01mm | 指示誤差
(量子化誤差含まず) | ±0.01mm | ±0.02mm | | 測定子の平行度 | 5μm 以下 | 10μm 以下 | | 測定範囲 | 0 ～ 20mm | | 測定力 (正姿勢) | 1.2N 以下 | | 測定深さ | 150mm | | 測定子 / アンビル | φ10mm / φ20mm |
|

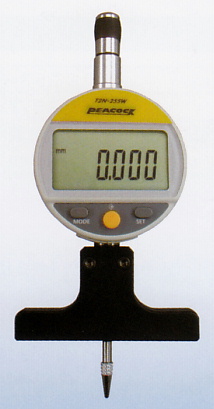

| ■ デジタルデプスゲージ デジタル式深さ、段差計 |  | | デジタルデプスゲージ 仕様 | | 型 式 | T2N-255W | T2N-257W | | デジタルゲージ | DGN-255 | DGN-257 | | 最小表示値 | 0.001mm | 0.01mm | 指示誤差
(量子化誤差含まず) | ±0.004mm | ±0.02mm | | 測定範囲 | 0 ～ 20mm | | ベース ( L×W ) | 75mm×11mm | | ベース平面度 | 5μm 以下 | | 測定子 | 先端形状 (SR1) XS-315 ニードル、針状に交換も可 |
|
|
